你好,親愛的朋友們,這是新的一周。今天給大家介紹的教學儀器產品是電磁加速器。
當我們按下電磁加速器的“啟動”按鈕時,我們觀察通電后金屬球在軌道上的運動。

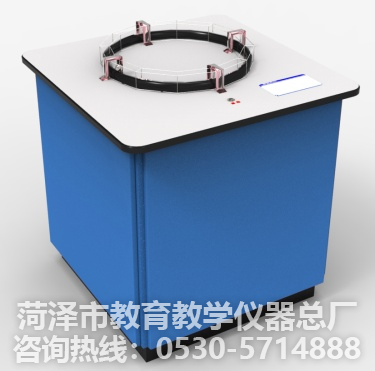

該教學儀器產品的展品由加速線圈、軌道、止球機構和防護罩組成。當觀眾按下“開始”按鈕時,停球機構會釋放金屬球,通電后軌道中的金屬球會越來越快地旋轉。為什么球在通電小球運動后會越來越快?展品采用金屬球模擬電子等基本粒子,通過連續電磁線圈驅動加速,比較直觀的模擬演示了電磁加速器的工作過程。在現代社會,除了高能物理實驗中的粒子加速器外,這種電磁加速器還用于磁懸浮列車、電磁炮、以及用于航空母艦的艦載機彈射裝置。如圖所示:
本款教學儀器電磁加速器組成:1、 ① 展臺:骨架采用≧1.2mm冷軋鋼板折彎成型加固,圍板采用≧1.5mm碳鋼板,表面為噴漆靜電噴塑,承腳板采用2.5mm碳鋼,下設有手動調平底腳。
②臺面采用抗倍特板,厚度≧24mm,圓弧角。
③說明書:亞克力UV印刷,尺寸≧200*400mm 。
④維修門:1.2mm碳鋼板表面靜電噴塑,尺寸300*400mm,
⑤軌道:采用直徑6mm的304不銹鋼氬弧焊,表面拋光處理。
2、主要配置:
①按鈕:紅波按鈕GQ25-11E,安裝孔尺寸Φ25;工作電壓250V;工作電流:5A;額定加熱電流:10A;機械壽命:100萬次;頭部防護等級:IP65;保護方式:防水型。
②漏電開關:正泰NXBLE-32 C16,極數:2P+N;脫扣電流:16A;滅弧介質:漏電斷路器;分斷能力:6KA
③電磁鐵:由直徑1mm的漆包線密繞而成。
④光電開關:有效距離50mm。
能源需求:AC220V 1000W。
親愛的朋友們,這款教學儀器產品已經介紹給大家了,謝謝收看。
