今天給大家講到的是關于力與機械的一款中型科普儀器展品——轉動生花。

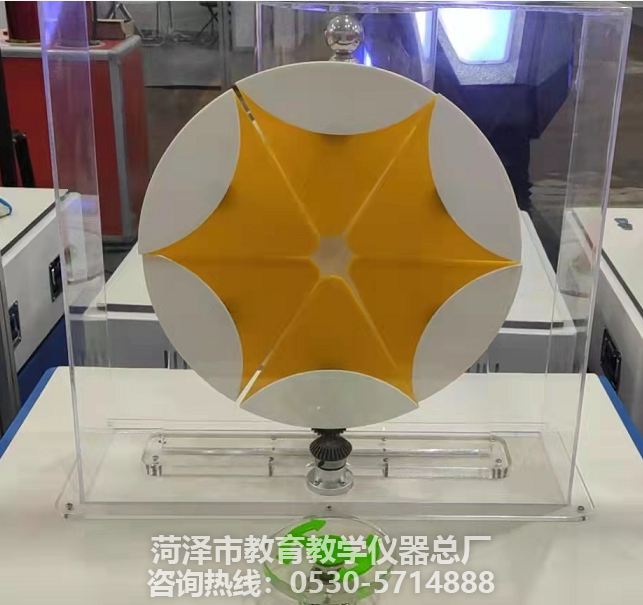

(科普儀器 教學儀器產品—轉動生花局部展示)
展臺:采用箱體分體式結構設計,上臺體680*780*220mm,下臺體680*780*540mm,箱體采用厚度1.0mm冷軋鋼板折彎成型,加強筋加固,底腳承重板采用2.5mm碳鋼,表面經過酸性磷化等化學工藝除銹后靜電噴塑,下設手動調平底腳。分體接觸面采用橡膠條做防滑固定。
臺面:740mm*640mm荷花白抗倍特板,厚度≧12mm,圓弧角。
說明牌:采用5mm厚亞克力UV彩色噴繪。
展品由六個花瓣模型組件,與一個轉動手輪組成,轉動手輪,六個花瓣開始運動,并組成形態各異的花朵形狀。
工作原理:花瓣的結構看似簡單,但其實花瓣的背部,有許多用于傳遞運動和力的運動構件,如行星輪系,同步帶,齒輪等,當行星輪系的齒圈和行星輪按不同的速度轉動時,齒圈做自轉運動,行星輪的運動相當于自轉和公轉的復合運動,與行星輪通過同步帶連接的齒輪部件,也是這種復合運動。但行星輪和齒輪部件相對齒圈只做公轉運動,因此,固定在齒輪部件上方的每一片花瓣通過公轉運動的交叉重合實現“花朵”的綻放。

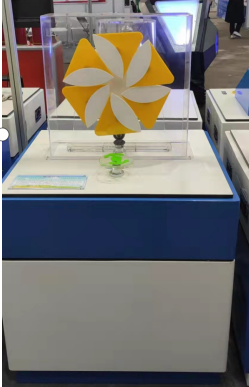

(科普儀器 教學儀器產品—轉動生花儀器展示)
拓展思維:日常生活中的鐘表,機械式變速箱,都是利用齒輪機構工作的。
菏澤市教育教學儀器總廠,專業研發、生產教育教學儀器30年,關于機械與力學的科普儀器有比扭力,自己拉自己,物體上滾,看誰滾的快等眾多科普探究儀器產品。歡迎咨詢選購。
文:王 嬋
2022.2.25
